شیر پروانه ای
چرا ما را انتخاب کنید
Valpro Valves که در سال 2004 توسط یک مهندس نروژی با تجربه گسترده در صنعت شیرآلات ایتالیا تاسیس شد، یک تولید کننده پیشرو دریچه های API6D/ API600 / API 6A Gate، Ball، Globe، Check valve، Forged Steel Valve و Butterfly است.
تولید قابل اعتماد
ظرفیت تولید ما دارای بیش از 193، 000 فوت مربع فضای کاری، 105 مجموعه ماشین است که میتوانند به راحتی شیرهای ماشینی را از کلاسهای ½ "- 60" اینچی از 150 پوند تا 2500 LB مونتاژ کنند، روی هم بگذارند و شیرها را جمع آوری کنند.
طیف گسترده ای از محصولات
متالورژی ما شامل فولاد کربن، فولاد ضد زنگ، فولاد آلیاژی، فولاد ضد زنگ دوبلکس و فوق دوبلکس و آلیاژهای عجیب و غریب مانند Inconel است.
استانداردهای بین المللی
ما استانداردهای بین المللی ASTM، ANSI، DIN، BS، NACE، MSS و سایر استانداردها را داریم
تضمین کیفیت
گواهینامه هایی مانند API 600، API 6D، API 6A، CE، ISO 9001، ISO 14001، ISO 45001، API 6FA/API 607 و غیره را دریافت کرده ایم.
شیر پروانه ای چیست؟
شیرهای پروانه ای خانواده ای از شیرهای حرکت چرخشی یک چهارم دور هستند که در خطوط لوله برای قطع جریان استفاده می شوند. اغلب گفته می شود که می توان از شیرهای پروانه ای برای تنظیم جریان استفاده کرد. با این حال، ما انجام این کار را توصیه نمی کنیم، زیرا می تواند به دیسک سوپاپ آسیب برساند و بر خواص آب بندی تأثیر منفی بگذارد. اگر می خواهید از مشخصات و قیمت شیر پروانه ای مطلع شوید با ما تماس بگیرید!
مزایای شیر پروانه ای
سبک و جمع و جور
شیرهای پروانه ای برای چندین کاربرد عالی هستند زیرا بسیار سبک وزن هستند و کنترل جریان معقولی را در یک طراحی فشرده ارائه می دهند. به طور کلی می خواهید از یک شیر فلزی برای پردازش شدید سیال استفاده کنید، در حالی که یک شیر پروانه ای با صندلی نرم برای کاربردهایی با فشار و دماهای پایین بهترین است. دیسک پروانه فضای کمی را اشغال می کند اما برای اکثر سیستم های پمپ استحکام کافی را ارائه می دهد.
ساده و مقرون به صرفه
شیرهای پروانه ای طراحی بسیار ساده ای دارند و حداقل نیاز به نگهداری دارند. نصب و راه اندازی آنها آسان است. به علاوه، آنها معمولاً بسیار ارزان تر از یک شیر توپی با همان اندازه هستند. آنها برای عملکرد مؤثر به گشتاور زیادی نیاز ندارند و میتوانند برای کارکرد با انرژی کارآمد خودکار شوند.
سریع و کارآمد
شعاع چرخش 90-درجه امکان آب بندی سریع در هنگام فعال سازی را فراهم می کند، که کنترل جریان دقیق تری را با حداقل تلاش برای روشن و خاموش کردن شیر فراهم می کند. شیرهای پروانه ای متفاوتی باید در نظر گرفته شوند، از جمله صفر افست، دو افست و سه افست. فشار معمولا تعیین می کند که به کدام نوع نیاز دارید. هر چه افست بیشتر باشد، شیر فشار بیشتری را می تواند تحمل کند.
کنترل فشار
علاوه بر کنترل دقیق جریان، شیرهای پروانه ای برای کنترل فشار عالی هستند. آنها قبل از اینکه سیالات پس از خروج از شیر انرژی را به سرعت بازیابی کنند، حداقل افت فشار را در حین کار تجربه می کنند. این کار باعث می شود که سیستم پمپ با فشار سیال ثابت کارایی داشته باشد.
انواع شیر پروانه ای
سوپاپ پروانه ای افست صفر (شیر پروانه ای صندلی ارتجاعی)
در شیرهای پروانه ای افست صفر که به عنوان شیرهای پروانه ای متحدالمرکز نیز شناخته می شوند، ساقه از خط مرکزی دیسک که در مرکز صندلی قرار دارد عبور می کند. همه اینها در داخل بدنه شیر متمرکز شده است. بدنه سوپاپ، نشیمنگاه و دیسک زمانی که در حالت بسته است به صورت متحدالمرکز قرار می گیرند. دیسک در محور مرکزی می چرخد. این امکان چرخش 360 درجه را فراهم می کند. در حالت کاملاً باز، جریان در هر طرف دیسک به دو نیمه تقسیم می شود که اکنون موازی جریان است. مزیت این نوع این است که محیط جریان در تماس با بدنه سوپاپ قرار نمی گیرد زیرا نشیمنگاه آن را می پوشاند.
دریچههای پروانهای افست صفر دارای صندلیهای نرم ارتجاعی هستند که برای اطمینان از آببندی به انعطافپذیری و تغییر شکل صندلی تکیه میکنند. در حین کار، لبه های دیسک روی صندلی می لغزند و اصطکاک قابل توجهی ایجاد می کند که می تواند طول عمر شیر را کوتاه کند. به دلیل استفاده از مواد پلیمری یا الاستومری برای نشیمنگاه، این شیرها معمولاً برای شرایط فشار و دمای کمتر مناسب هستند.
شیرهای پروانهای افست صفر معمولاً در خطوط لوله برای مایعات و گازها با حداکثر فشار 250 psi و محدودیت دما تا 400 درجه فارنهایت استفاده میشوند.
شیر پروانه ای دوگانه افست (شیر پروانه ای با کارایی بالا)
در شیرهای پروانه ای افست دوتایی، محور ساقه در پشت خط مرکزی نشیمنگاه و بدنه آفست می شود (اولین افست)، سپس محور میل از خط مرکزی عمودی شیر منحرف می شود (افست دوم). هنگامی که دیسک باز می شود، صندلی از روی مهر و موم برداشته می شود. این باعث کاهش اصطکاک در 10 درجه اول و آخر باز و بسته شدن شیر می شود. این منجر به عملکرد نرمتر شیر، قابلیت آببندی بهتر و عمر طولانیتر نسبت به شیر پروانهای افست صفر میشود.
مشابه شیرهای پروانه ای افست صفر، شیرهای پروانه ای افست دوبل نیز از یک صندلی نرم استفاده می کنند. با این حال، آنها به گونه ای طراحی شده اند که شرایط فشار و دمای متوسط را بهتر از همتایان صفر افست خود مدیریت کنند، و آنها را برای فشارها و دماهای بالاتر در خطوط لوله مایع و گاز مناسب می کند.
شیرهای پروانه ای دوگانه معمولاً در کاربردهایی مانند تصفیه آب، تصفیه فاضلاب، سیستم های HVAC و سیستم های حفاظت در برابر آتش مانند آبپاش های آتش نشانی استفاده می شوند. برای افزایش مقاومت در برابر دما، این شیرها اغلب دارای پشتی فلزی هستند که میزان استفاده از مواد نرم صندلی را کاهش می دهد.
شیر پروانه ای افست سه گانه
در شیرهای پروانه ای افست سه گانه، یک افست زاویه ای در محور مخروط آب بندی بدنه علاوه بر دو آفست اول (آفست سوم) انجام می شود. این کار با استفاده از نیمرخ مخروطی قائم الزاویه صندلی همراه با نمایه منطبق در لبه دیسک انجام می شود. این افست تماس نشیمنگاه و دیسک را در هنگام باز و بسته شدن سوپاپ از بین می برد و از این رو اصطکاک نیز از بین می رود. تماس فقط در هنگام بسته شدن کامل شیر پروانه ای رخ می دهد. این همچنین به عنوان یک توقف مکانیکی عمل می کند تا از چرخش بیشتر دیسک جلوگیری کند.
شیرهای پروانه ای افست سه گانه با نشیمنگاه های فلزی طراحی شده اند که در مقایسه با صندلی های نرم از دوام و استحکام بیشتری برخوردار هستند. این باعث می شود آنها بتوانند دما و فشار سیال بالاتر را تحمل کنند و در نتیجه سایش سوپاپ را کاهش دهند. صندلی های فلزی یک مهر و موم قابل اعتماد را تضمین می کند و از نشت مایع از شیر جلوگیری می کند. در نتیجه، شیرهای پروانه ای افست سه گانه معمولاً عمر طولانی تری نسبت به شیرهای پروانه ای افست صفر و شیرهای پروانه ای دوگانه دارند.
شیرهای پروانه ای افست سه گانه برای مدیریت بخار پرفشار و فوق گرم و همچنین مایعات، گازها و مواد شیمیایی خورنده با دمای بالا که فراتر از قابلیت شیرهای دارای صندلی نرم هستند، مناسب هستند. این شیرها اغلب در صنایعی مانند تولید برق (به عنوان مثال، شیرهای خاموش برای دیگهای بخار)، فرآوری نفت و گاز، تولید مواد شیمیایی، تولید خمیر و کاغذ و سیستم های خط لوله دریایی استفاده می شوند.

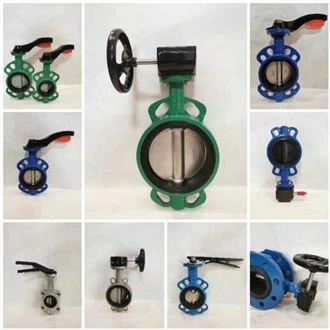

شیر پروانه ای ویفری
در ویفر شیرهای پروانه ای بین دو فلنج لوله قرار می گیرند که توسط پیچ های بلند در سراسر بدنه شیر به هم وصل شده اند. بدنه سوپاپ ممکن است دارای سوراخ های فلنج در خارج از بدنه شیر باشد یا نداشته باشد. حلقههای اورینگ و واشرهایی که در سطح شیر صاف نصب میشوند، در دو طرف بین بدنه شیر و فلنج لوله قرار میگیرند تا آببندی قوی حاصل شود.
شیرهای پروانه ای ویفر به دلیل طراحی اتصال مقرون به صرفه خود شناخته شده اند، اما برای اهداف ایزوله یا کاربردهای پایانی مناسب نیستند. تعمیر و نگهداری در دو طرف شیر پروانه ای ویفر نیاز به خاموش شدن کامل کل خط لوله دارد.
شیرهای پروانه ای ویفری مانند برخی دیگر از انواع شیرهای پروانه ای برای کاربردهای با دمای بالا توصیه نمی شوند. بدنه سوپاپ میتواند با گرما منبسط شود و منجر به افزایش فشار روی پیچهای سوپاپ و خرابی احتمالی شود.
شیر پروانه ای لوگ
دریچههای پروانهای لوگ بین دو فلنج لوله با استفاده از پیچهایی که از درجهای رزوهدار یا خرطومیهایی که از بدنه شیر امتداد مییابند عبور میکنند، نصب میشوند. این طرح دارای مجموعههای جداگانهای از پیچها در هر طرف شیر بدون استفاده از مهره است که به شیر اجازه میدهد به عنوان یک شیر جداکننده عمل کند یا در برنامههای کاربردی نهایی نصب شود. این تنظیم امکان تعمیر و نگهداری در یک طرف شیر را بدون تأثیر بر طرف دیگر فراهم می کند و در نتیجه زمان خرابی را کاهش می دهد.
با این حال، شیرهای پروانه ای باید بارهای اضافی را تحمل کنند، زیرا وزن خط لوله در سراسر بدنه شیر توزیع می شود. به طور معمول، به دلیل عدم وجود فلنج پایین دستی برای کمک به محکم کردن صندلی در محل، ممکن است در هنگام استفاده در سرویس های پایانی، میزان فشار این شیرها کاهش یابد. این می تواند منجر به تغییر شکل صندلی و نشت احتمالی شود زیرا رسانه ممکن است از کنار دیسک و مهر و موم صندلی عبور کند.
کاربردهای شیر پروانه ای
در فرآوری مواد غذایی
صنعت فرآوری مواد غذایی شبکه ای پیچیده و متنوع از کسب و کارها است که خوراکی ها را برای جمعیت جهان تامین می کند. از آنجایی که غذا در مقیاس وسیع ارائه می شود، حفظ کیفیت، ایمنی و پاکیزگی بسیار مهم است. در یک کارخانه یا یک کارخانه، کارگران به آن تکیه می کنند تا کار خود را کاهش دهند و فرآیند را سریع انجام دهند و کارایی آن را ثابت کنند.
این قطعه مدرن تمیزی را نیز حفظ می کند، بنابراین کسانی که آلرژی غذایی یا محدودیت های غذایی دارند می توانند از آلودگی صفر اطمینان حاصل کنند. علاوه بر این، تمیز کردن و نگهداری آنها نسبت به شیرهای دروازه آسان است.
در صنعت، اگر زمان زیادی را صرف تمیز کردن تجهیزات کنید، تولید کلی را کاهش میدهد و هزینههای گرانبهایی را برای مدیران و سرپرستان به همراه خواهد داشت. برای رفع چنین ناراحتی هایی، طراحی کاربرد شیر پروانه ای در صنعت مبتکرانه است. نگهداری مواد آن آسان است و کنترلی را برای اطمینان از کیفیت و ایمنی فراهم می کند.
از آنجایی که این موارد دارای یک گیره هستند، به راحتی می توان جریان رسانه را دستکاری کرد و به شما قدرت می دهد و به شما امکان می دهد عملیات را ساده کنید. قابل تنظیم است، با بازه باز و بسته شدن 0-90 درجه، به کارگران سفارشی سازی کامل را برای کار خاص می دهد. در نهایت، قابل اعتماد است زیرا قطعات آن تحت آزمایش های دقیق قرار می گیرند تا اطمینان حاصل شود که برای کار مناسب هستند و برای پردازش مناسب هستند.
پالایشگاه های نفت و گاز
سکوهای نفتی و خطوط لوله گاز دورافتاده دریایی در محیطهای سخت کار میکنند، بنابراین فقط شیرهای سنگین، مانند شیرهای سهگانه (TRV) میتوانند در برابر محیطهای متخاصم و رسانههای تهاجمی درگیر در پالایشگاهها مقاومت کنند. شرایط کار برای این شیرها چالش برانگیز است زیرا محیط های شدید از دمای بیش از 816-درجه C تا فشار بیش از 25،000 PSIG و محیط های برودتی برای LNG تا -162-درجه سانتی گراد متغیر است.
کاربرد شیر پروانه ای در صنعت، قابلیت اطمینان باورنکردنی را در کاربردهای نفت و گاز فراهم می کند و حداقل تعمیر و نگهداری و عمر طولانی را تضمین می کند. از آنجایی که آنها از موادی استفاده می کنند که با رسانه های تهاجمی برخورد می کنند و در برابر محیط های انفجاری مقاومت می کنند، ناهموار، سنگین و مناسب برای هدف هستند.
تلویزیون ها کارآمدترین راه حل از نظر هزینه، وزن و صرفه جویی در فضا برای کاربردهای مهم و غیر بحرانی پالایشگاهی هستند که نیاز به ایزوله دارند. آنها عملکرد برتر در برجک کشتی های ذخیره سازی و تخلیه تولید شناور (FPSO)، تصفیه آب و فشرده سازی گاز را با ارائه درجه بندی نشت و فشار صفر تا کلاس ASME 1500 ارائه می دهند.
به عنوان شیرهای خاموش
شیر پروانه ای به عنوان یک شیر قطع عمومی بالای 1.5 اینچ تا 148 اینچ استفاده می شود. در کاربردهای صنعتی، مهر و موم محکم تری نسبت به دریچه یک شیر کره ای ایجاد می کند و حباب بند است. هنگامی که سعی می کنید جریان سیال عبوری از لوله را هنگام بسته شدن متوقف کنید، مفید است. با استفاده از طراحی ساده، فضای کمتری را اشغال می کند و در مقایسه با انواع دیگر شیرها وزن سبک تری دارد.
برای تنظیم جریان و توقف سیال در لوله های با قطر بزرگ استفاده می شود و به عنوان یک دریچه گاز برای کنترل نرخ جریان استفاده می شود. طراحی همه کاره آن طیف وسیعی از کاربردها را پوشش می دهد و در طرح ها و اندازه های مختلف برای فشارها و کاربردهای مختلف تولید می شود.
در ساختمان کشتی
از آنجایی که کاربرد شیر پروانه ای در صنعت درجه بالایی از قابلیت اطمینان و دوام را فراهم می کند، در کاربردهای صنعتی تولید برق که در آن مواد مورد تایید ABS استفاده می شود، استفاده می شود. این کار با ایجاد یک بسته ضد آب در لوله کشی برای جلوگیری از جریان سیال در لوله کار می کند. داشتن اندازه کوچک به آنها اجازه می دهد تا در فضاهای تنگ معمولی روی کشتی استفاده شوند.
این شیرها برای دکل های جک آپ، سیستم های بالاست، سمت کشتی، دستگاه های آتش نشانی، لوله کشی خانگی و در انواع کاربردهای دیگر استفاده می شوند. آنها برای خطوط ظرفیت مانند خطوط مکش آب دریا جلو و عقب یا خطوط از مخازن به پمپ ها استفاده می شوند.
قطعات دریچه پروانه ای
بدن
بدنه شیر پروانه ای قسمتی است که بین دو لوله قرار می گیرد. این شیر باریک در دو نوع بدنه اصلی عرضه می شود: ویفری و لگ. بدنه ویفری مقرون به صرفه ترین در بین این دو است. با سوراخ های پیچ که از بدنه شیر عبور می کند به لوله ها متصل می شود.
نصب این طرح آسان است و در درجه اول برای جلوگیری از جریان برگشتی در سیستم های جریان جهانی استفاده می شود. البته باید توجه داشت که برای استفاده در سیستم هایی که نیاز به تنظیم دارند توصیه نمی شود.
شیرهای پروانه ای سبک لوگ کمی گرانتر از همتای خود هستند اما چند مزیت متمایز دارند. شیرهای پروانه ای لوگ از طریق سوراخ های بیرون زده در قسمت بیرونی بدنه شیر به لوله متصل می شوند. با این طراحی، سوپاپ در واقع به حمل وزن لوله در سراسر بدنه آن برخلاف شیر ویفر کمک می کند. این اجازه می دهد تا لوله کشی را از یک طرف شیر برای سرویس دهی به بن بست جدا کنید.
دیسک
هر دو شیر پروانه ای ویفر و لاگ دارای یک دیسک در داخل هستند و این دیسک همان چیزی است که جریان رسانه را از طریق دریچه کنترل می کند، دقیقاً مانند یک دروازه در یک شیر دروازه یا توپ در یک شیر توپی.
دیسک شیر می تواند هم مرکز یا هم برون مرکزی باشد. ساده ترین این دو دیسک متحدالمرکز است. در طراحی متحدالمرکز، بخار از خط مرکزی دیسک عبور می کند. شیرهای متحدالمرکز معمولاً در کاربردهای کم فشار استفاده می شوند.
با این حال، طراحی دیسک غیرعادی دارای ساقه ای است که از خط مرکزی عبور نمی کند، بلکه از پشت آن در جهت مخالف جریان عبور می کند. دیسک اکسنتریک ابتدا برای کمک به جلوگیری از تماس دیسک و آب بندی قبل از بسته شدن کامل آن طراحی شد تا به افزایش و بهبود عمر شیر کمک کند.
ساقه
ساقه دریچه پروانه ای ممکن است یک قسمت کوچک به نظر برسد، اما نقش مهمی دارد. ساقه چیزی است که دیسک داخل را به دسته بیرونی متصل می کند. بدون آن، شیر نمی تواند باز یا بسته شود، و اگر نتواند باز یا بسته شود، شیر چیست؟
ساقه دارای دو طرح مختلف است: خیس یا خیس نشده که به محافظت روی ساقه اشاره دارد. ساقه های خیس نشده در برابر هرگونه محیط بالقوه خورنده یا فرسایشی در خط محافظت می شوند. ساقه های خیس شده در برابر اینها محافظت نمی شوند و بنابراین باید از موادی ساخته شوند که با محیطی که از طریق خط جریان می یابد سازگار باشد.
صندلی
نشیمن شیر پروانه ای از الاستومرها یا پلیمرهای مختلف ساخته شده است و یا به بدنه چسبانده می شود یا فشرده یا قفل می شود. نشیمنگاه در امتداد قطر داخلی دریچه قرار دارد. هنگامی که دیسک همراه با صندلی فشار میآورد، برای جلوگیری از جریان، به هم میبندند.
هنگامی که دریچه های پروانه ای برای اولین بار طراحی شدند، فلز دیسک در مقابل بدنه فلزی قرار گرفت، که مهر و موم محکم و بدون نشتی ایجاد نمی کرد. افزودن الاستومرها یا پلیمرها به طراحی دریچه چیزی است که به ایجاد مهر و موم ضد نشتی کمک می کند.
گواهی
سوالات متداول
ما تولید کنندگان و تامین کنندگان شیر پروانه ای حرفه ای در چین هستیم که در ارائه خدمات سفارشی با کیفیت بالا تخصص داریم. برای خرید شیر پروانه ای موجود در اینجا آزاد باشید و نمونه رایگان را از کارخانه ما دریافت کنید. محصولات با کیفیت و قیمت پایین موجود است.
