رابطه بین اندازه دریچه و سرعت جریان در دریچه توپ Forge چیست؟

در قلمرو کنترل سیال صنعتی ، دریچه های توپ Forge نقش مهمی ایفا می کنند. من به عنوان یک تأمین کننده قابل اعتماد از دریچه های توپ Forge ، از اول شاهد اهمیت درک رابطه بین اندازه دریچه و سرعت جریان بوده ام. این دانش نه تنها عملکرد بهینه را در برنامه های مختلف تضمین می کند بلکه به مشتریان کمک می کند تا هنگام انتخاب شیر مناسب برای سیستم های خود ، تصمیمات آگاهانه ای بگیرند.

درک دریچه های توپ جعل

دریچه های توپ Forge یک نوع چهارم است - شیر نوبت که از یک توپ توخالی ، سوراخ دار و محوری برای کنترل جریان مایع یا گاز استفاده می کند. آنها به دلیل دوام ، قابلیت اطمینان و قابلیت های خاموش عالی شناخته شده اند. فرآیند جعل مورد استفاده در ساخت آنها منجر به بدنه ای قوی تر و قوی تر می شود و آنها را برای کاربردهای فشار زیاد و درجه حرارت بالا مناسب می کند.

مبانی سرعت جریان

سرعت جریان ، که اغلب در واحدهایی مانند متر مکعب در ساعت (متر مربع در ساعت) یا گالن در دقیقه (GPM) اندازه گیری می شود ، به حجم مایعات که در یک دوره معین از شیر عبور می کند ، اشاره دارد. این یک پارامتر مهم در سیستم های کنترل سیال است زیرا کارآیی فرآیند را تعیین می کند. عواملی مانند دیفرانسیل فشار در سراسر شیر ، ویسکوزیته سیال و قطر داخلی دریچه همه بر سرعت جریان تأثیر می گذارد.

رابطه بین اندازه دریچه و سرعت جریان

اندازه شیر توپ جعلی به طور معمول با قطر اسمی آن تعیین می شود ، که یک اندازه گیری استاندارد از قطر داخلی دریچه است. به طور کلی ، بین اندازه شیر و سرعت جریان رابطه مستقیمی وجود دارد. اندازه دریچه بزرگتر امکان عبور از سطح مقطعی بیشتری را برای عبور مایعات فراهم می کند که به نوبه خود منجر به سرعت جریان بالاتر می شود.

بیایید نگاهی دقیق تر به اصول این رابطه بیندازیم. طبق اصل تداوم مکانیک سیالات ، محصول سطح صلیب یک لوله یا دریچه و سرعت سیال در امتداد یک خط ساده ثابت می ماند (با فرض جریان غیر قابل فشار). از نظر ریاضی ، این به صورت (A_1V_1 = A_2V_2) بیان شده است ، جایی که (A) منطقه صلیب و (V) سرعت سیال است.

برای یک شیر توپ Forge ، یک قطر اسمی بزرگتر به معنای یک منطقه صلیب بزرگتر (A) است. اگر دیفرانسیل فشار در سراسر شیر ثابت باقی بماند ، برای برآورده کردن معادله تداوم ، سرعت سیال (V) ممکن است کمی کاهش یابد ، اما میزان جریان کلی (که محصول منطقه صلیب و سرعت است) افزایش می یابد.

با این حال ، ذکر این نکته حائز اهمیت است که این رابطه همیشه خطی نیست. عوامل دیگر می توانند بازی کنند ، مانند طراحی دریچه و وجود هرگونه انسداد داخلی. به عنوان مثال ، دریچه ای با ساختار داخلی پیچیده ممکن است باعث ایجاد تلاطم و مقاومت بیشتر در برابر جریان شود ، حتی اگر قطر اسمی بزرگی داشته باشد.

عوامل مؤثر بر رابطه

طراحی دریچه

طراحی شیر توپ Forge می تواند به طور قابل توجهی بر سرعت جریان تأثیر بگذارد. به عنوان مثال ، یک دریچه توپ پورت کامل دارای حفره ای است که به همان اندازه لوله ای که به آن وصل شده است ، می تواند جریان نامحدود را فراهم کند. در مقابل ، یک شیر توپ پورت کاهش یافته دارای حفره ای کوچکتر است که جریان را محدود می کند و سرعت جریان را در مقایسه با یک شیر پورت کامل با همان اندازه اسمی کاهش می دهد.

خواص سیال

خواص کنترل مایعات نیز نقش دارد. مایعات چسبناک مانند روغن ، آهسته تر از مایعات چسبناک کمتر مانند آب جریان می یابند. این بدان معنی است که برای اندازه شیر معین ، سرعت جریان یک مایع چسبناک پایین تر از مایع چسبناک کمتر در شرایط فشار است.

دیفرانسیل فشار

دیفرانسیل فشار در سراسر شیر عامل مهم دیگری است. دیفرانسیل فشار بالاتر می تواند بدون در نظر گرفتن اندازه آن ، سرعت جریان را از طریق دریچه افزایش دهد. با این حال ، محدودیت هایی وجود دارد که فشار یک شیر می تواند در برابر آن مقاومت کند و بیش از این محدودیت ها می تواند منجر به خرابی دریچه شود.

انتخاب اندازه شیر مناسب برای سرعت جریان مورد نظر

هنگام انتخاب دریچه توپ Forge برای یک برنامه خاص ، در نظر گرفتن سرعت جریان مورد نظر ضروری است. ابتدا میزان جریان مورد نیاز را بر اساس الزامات فرآیند تعیین کنید. سپس با داده های ضریب جریان تولید کننده شیر ((C_V)) مشورت کنید. ضریب جریان اندازه گیری ظرفیت دریچه برای عبور از سیال است و به عنوان تعداد گالن های ایالات متحده در دقیقه آب در دمای 60 درجه فارنهایت تعریف می شود که با افت فشار 1 psi از طریق دریچه جریان می یابد.

با استفاده از مقدار (C_V) می توانید اندازه شیر مناسب را برای سرعت جریان مورد نظر محاسبه کنید. به عنوان مثال ، اگر میزان جریان لازم و دیفرانسیل فشار را در سراسر شیر می دانید ، می توانید از فرمول زیر برای تخمین مقدار (C_V) استفاده کنید:

(c_v = \ frac {q} {\ sqrt {\ delta p})

جایی که (q) سرعت جریان و (\ delta p) دیفرانسیل فشار است. پس از داشتن مقدار (C_V) ، می توانید به کاتالوگ سازنده مراجعه کنید تا اندازه شیر را با مقدار (C_V) انتخاب کنید که از مقدار محاسبه شده شما برخوردار باشد یا از آن فراتر رود.

برنامه ها و ملاحظات

در صنایع مختلف ، رابطه بین اندازه شیر و سرعت جریان پیامدهای خاصی دارد. در صنعت نفت و گاز ، که در آن حجم زیادی از مایعات در مسافت های طولانی حمل می شود ، اغلب از دریچه های توپ جعلی بزرگ استفاده می شود تا از سرعت جریان بالا استفاده شود. از طرف دیگر ، در صنایع دارویی و مواد غذایی ، جایی که کنترل دقیق نرخ جریان کوچک مورد نیاز است ، ممکن است دریچه های کوچکتر مناسب تر باشد.

همچنین در نظر گرفتن عملکرد طولانی مدت شیر مهم است. دریچه ای که برای برنامه بسیار بزرگ است ممکن است منجر به عملکرد ناکارآمد شود ، زیرا ممکن است از دریچه به طور کامل استفاده نشود. در مقابل ، دریچه ای که خیلی کوچک باشد ممکن است باعث کاهش فشار بیش از حد و کاهش سرعت جریان شود ، که می تواند بر عملکرد کلی سیستم تأثیر بگذارد.

سایر گزینه های دریچه Forge

ما به عنوان یک تأمین کننده دریچه Forge ، ما علاوه بر دریچه های توپ Forge ، طیف گسترده ای از محصولات دریچه را نیز ارائه می دهیم. به عنوان مثال ، ما داریمForged Y - Type Globe Valve، که برای برنامه هایی که در آن کنترل دقیق جریان لازم است مناسب است. طراحی نوع Y امکان بهتر جریان و کاهش فشار را در مقایسه با دریچه های سنتی کره فراهم می کند.

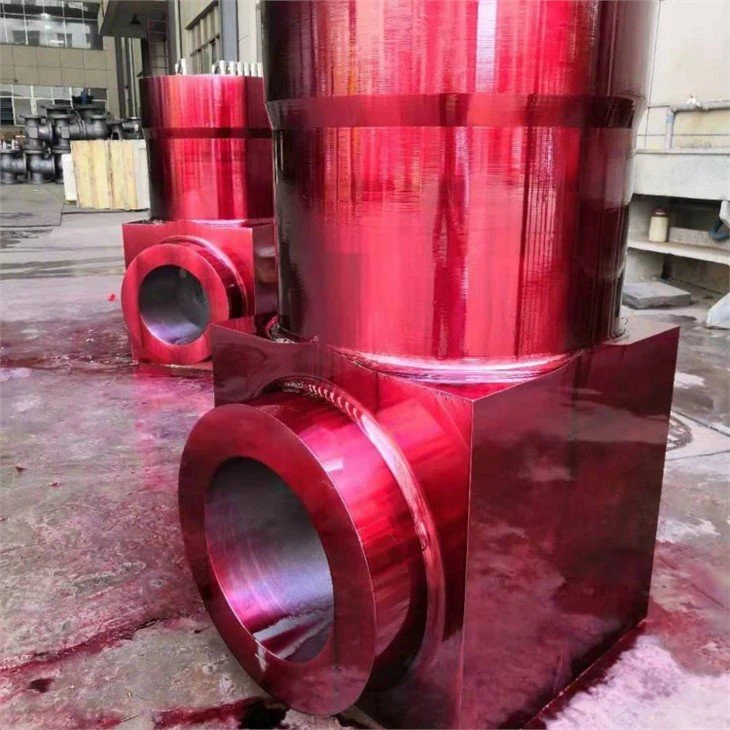

ما همچنین ارائه می دهیمدریچه دروازه مهر و موم فشار، که برای برنامه های فشار زیاد و درجه حرارت بالا ایده آل است. این دریچه ها برای مقاومت در برابر شرایط شدید و فراهم کردن بسته قابل اعتماد طراحی شده اند.

گزینه دیگر این استدریچه کره جعلی، که معمولاً در سیستم هایی که کنترل و کنترل جریان لازم است استفاده می شود.

پایان

درک رابطه بین اندازه دریچه و سرعت جریان در یک شیر توپ Forge برای اطمینان از عملکرد کارآمد و قابل اعتماد سیستم های کنترل سیال ضروری است. در حالی که اندازه شیر بزرگتر به طور کلی منجر به سرعت جریان بالاتر می شود ، سایر عوامل مانند طراحی شیر ، خصوصیات سیال و دیفرانسیل فشار نیز باید در نظر گرفته شود.

ما به عنوان یک تأمین کننده دریچه توپ Forge ، ما متعهد هستیم که دریچه های با کیفیت بالا و مشاوره تخصصی در مورد انتخاب دریچه را در اختیار مشتریان خود قرار دهیم. اگر در حال انتخاب دریچه توپ Forge برای برنامه خود هستید یا در مورد رابطه بین اندازه شیر و میزان جریان سؤالی دارید ، ما از شما دعوت می کنیم تا برای یک بحث دقیق با ما تماس بگیرید و روند تهیه را شروع کنید. تیم متخصصان ما آماده است تا در یافتن راه حل مناسب دریچه برای نیازهای شما به شما کمک کند.

منابع

• شرکت جرثقیل ، "جریان مایعات از طریق دریچه ها ، اتصالات و لوله" ، مقاله فنی شماره 410.
• میلر ، DS ، "سیستم های جریان داخلی" ، مهندسی مایع BHRA ، 1990.
